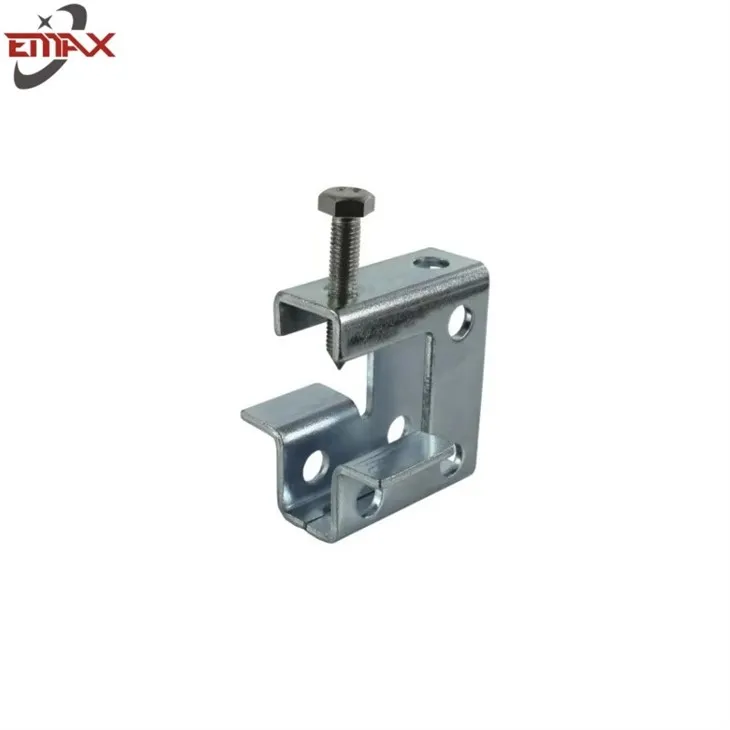

맞춤형 조절 가능한 빔 클램프

맞춤형 조절 가능한 빔 클램프

맞춤형 조절 가능한 빔 클램프는 산업 및 상업 환경의 구조적 강철 빔의 단단히 매달린 파이프, 도관, 케이블 트레이 및 장비를위한 필수적인 하드웨어입니다. 클램핑 폭을 조정하는 기능인 그들의 정의 기능은 다른 빔 플랜지에서 엄청나게 다재다능합니다. 그러나 그들의 진정한 가치와 신뢰할 수있는 성능은 공장의 고급 판금 제작 기능에서 직접 비롯됩니다. 다음은 강력한 판금 생산 라인이 높은 - 품질 조절 가능한 빔 클램프를 제조하는 데 필수적인 방법입니다.

재료 숙달 및 소싱 :

높은 - 강철 강철 :이 클램프에는 상당한 하중이 있습니다. 공장은 A1008 또는 Hot - 롤링 절인 (HRPO) 강철 (A1011)과 같은 - 롤링 강철 (CRS)을 공급하고 전문적으로 처리해야합니다. 재료 특성 (항복 강도, 인장 강도)에 대한 지식은 하중 등급에 중요합니다.

부식 저항 옵션 :기능은 가혹한 환경에 필수적인 부식 저항을 위해 아연 도금 강철 (ASTM A653) 또는 pre - 도금 강을 가공해야합니다.

정밀 스탬핑 및 펀칭 :

복잡한 블랭킹 :클램프 본체, 슬라이딩 턱 및 스트랩 구성 요소의 복잡한 프로파일을 생성하려면 정밀 점진적인 다이가있는 높은 - 톤수 프레스가 필요합니다. 이를 통해 볼트 및 조정 메커니즘을위한 일관된 부품 형상, 깨끗한 가장자리 및 중요한 구멍 패턴을 보장합니다.

타이트한 공차 :피벗 핀 및 조정 치아/볼트의 구멍 위치는 부드러운 슬라이딩 동작 및 적절한 클램핑 력 분포를 바인딩하지 않도록 단단한 공차 (± 0.1mm - ± 0.3mm)로 고정되어야합니다.

고급 굽힘 및 형성 :

헤비 - 게이지 형성 :메인 클램프 본체의 강력한 "C"또는 "U"모양을 형성하고 슬라이딩 턱의 복잡한 각도는 상당한 톤수와 CNC 컨트롤을 갖춘 높은 - 정밀 프레스 브레이크를 요구합니다.

일관성 및 스프링 백 제어 :수천 부품에 걸쳐 일관된 굽힘 각도 및 반경을 달성하는 동시에 재료 스프링 백을 보상하는 것은 안정적인 적합성과 기능에 필수적입니다. 정교한 툴링 및 기계 프로그래밍이 핵심입니다.

중요한 기능 :슬라이딩 턱에 관여하는 스트랩에 "치아"또는 톱니 모양을 형성하려면 부하 하에서 미끄러지지 않고 양의 잠금을 보장하기 위해 특수 툴링이 필요합니다.

전문가 용접 (해당되는 경우) :

힘과 무결성 :일부 클램프 설계에는 용접 부품이 포함되어 있습니다 (예 : 플레이트에 용접, 강화 브래킷). 공장은 클램프의 하중 등급과 일치하는 용접 무결성을 보장하기 위해 엄격한 품질 관리 (시각적 검사, 잠재적 파괴 테스트)를 사용하여 능숙한 MIG 또는 스팟 용접 프로세스가 필요합니다.

내구성을위한 표면 마감 :

pre - 처리 :접착력 및 부식 보호를 보장하기 위해 마무리하기 전에 철저한 세정 (탈지, 인산염 코팅)이 필수적입니다.

강력한 마감 :정전기 분말 코팅은 산업 표준입니다. 공장에는 균일하고 내구성 및 칩을 전달하기 위해 - 용량 오븐과 정확한 애플리케이션 시스템이 다양한 색상 (종종 안전 노란색, 회색, 검은 색)로 제공됩니다. HOT - DIP 아연 도금 기능은 극한 환경의 주요 장점입니다.

생산에 포함 된 품질 관리 :

- 프로세스 점검에서 :각 단계에서 재료 두께, 빈 치수, 굽힘 각도, 구멍 위치 및 용접 품질 모니터링은 결함이 전파되는 것을 방지합니다.

최종 검사 :임계 치수 (전체 너비 범위, 턱 열기, 홀 정렬), 기능 (스무딩 슬라이딩, 안전한 잠금), 마감 품질 및 부하 등급 사양 (종종 샘플에 대한 물리적 증거 테스트 포함)에 대한 엄격한 점검은 필수입니다. CMM 또는 정밀 게이지 사용이 일반적입니다.

추적 성 :재료 배치 및 생산 로트를 추적하기위한 시스템 구현은 책임을 보장하고 필요한 경우 리콜을 촉진합니다.

사용자 정의 및 확장 성 :

적응 형 툴링 :새로운 스탬핑 다이 또는 굽힘 프로그램을 신속하게 설계, 제작 및 설정하는 기능은 표준 카탈로그 항목 이외의 맞춤형 폭, 볼트 패턴 또는로드 용량을 제공하는 데 중요합니다.

높은 - 볼륨 효율 :자동화 된 재료 처리, 효율적인 프레스 설정 및 간소화 된 워크 플로가있는 웰 - 정리 된 판금 라인은 비용 - 대량의 효과적인 생산, 품질을 희생하지 않고 프로젝트 요구를 충족시킵니다.

프로토 타이핑 :판금 프로토 타이핑 기능 (레이저 절단, CNC 벤딩)을 통해 전체 하드 툴링에 커밋하기 전에 사용자 정의 클램프 구성의 빠른 설계 검증이 가능합니다.

본질적으로 :

맞춤형 조절 가능한 빔 클램프의 신뢰성, 강도 및 조정 가능성은 우연이 아닙니다. 그것들은 판금 제조에 대한 공장의 숙달의 직접적인 결과입니다. 오른쪽 높이 - 강철 강철을 선택하고 정밀하게 자르고, 복잡한 모양을 일관되게 형성하고, 내구성있는 마감재를 적용하고, 전체적으로 엄격한 품질 관리를 시행하는 것까지 모든 단계는 고급 판금 기능에 의존합니다. 이 지역에서 뛰어난 공장은 설치자가 신뢰할 수있는 빔 클램프를 제공하며, 사양을 정확하게 구축하고 성능 표준, 배치 후 배치를 입증 한 것으로 알고 있음을 알고 있습니다. 클램프의 조정 가능성은 사용자 기능입니다. 공장의 판금 능력은 성능의 기본 보장입니다.
