304 스탬핑 부품 공급업체로서 저는 이러한 부품의 진원도 요구 사항에 대한 문의를 자주 접합니다. 진원도는 304 스탬핑 부품의 기능, 성능 및 전반적인 품질에 큰 영향을 미칠 수 있는 중요한 기하학적 특성입니다. 이 블로그 게시물에서는 진원도의 정의, 진원도에 영향을 미치는 요소, 측정 방법 및 업계 표준을 포함하여 304 스탬핑 부품에 대한 진원도 요구 사항의 주요 측면을 자세히 살펴보겠습니다.
진원도의 정의
진원도는 원형 부분의 단면이 완전한 원에 일치하는 정도를 나타냅니다. 304 스탬핑 부품의 경우 와셔, 링, 원통형 부품과 같은 부품의 진원도는 매우 중요합니다. 원형도가 좋은 부품은 원주 주위에 일정한 반경을 갖는 반면, 원형도가 나쁜 부품은 반경이 다양하여 원형이 아닌 모양이 될 수 있습니다.
진원도에 영향을 미치는 요소
재료 특성
304 스테인리스강의 재료 특성은 스탬핑 부품의 진원도를 결정하는 데 중요한 역할을 합니다. 304 스테인리스강은 성형성이 좋은 것으로 알려져 있지만 재료 경도, 입자 구조 및 두께의 변화는 스탬핑 공정과 궁극적으로 부품의 진원도에 영향을 미칠 수 있습니다. 예를 들어 재료의 경도가 고르지 않으면 스탬핑 중에 고르지 않게 변형되어 진원도가 떨어질 수 있습니다.
스탬핑 툴링
스탬핑 툴링의 품질과 상태도 중요한 요소입니다. 마모되거나 손상된 펀치와 다이는 스탬핑 공정에 불규칙성을 초래할 수 있습니다. 공구의 절삭날이 날카롭지 않거나 정렬 불량이 있는 경우 부품이 정확하게 형성되지 않아 원하는 진원도에서 벗어날 수 있습니다.
스탬핑 공정 매개변수
스탬핑력, 속도, 펀치와 다이 사이의 간격과 같은 매개변수는 진원도에 직접적인 영향을 미칠 수 있습니다. 과도한 스탬핑 힘은 재료가 고르지 않게 흐르게 할 수 있으며, 부적절한 간격은 주름이나 균열로 이어질 수 있으며, 두 가지 모두 부품의 진원도에 영향을 줄 수 있습니다.
측정 방법
캘리퍼스 측정
진원도를 측정하는 가장 간단한 방법 중 하나는 캘리퍼를 사용하는 것입니다. 캘리퍼를 사용하여 원주 주변의 여러 지점에서 부품 직경을 측정할 수 있습니다. 이들 측정값을 비교함으로써 대략적인 진원도를 얻을 수 있습니다. 그러나 이 방법은 특히 공차가 작은 부품의 경우 정확도 측면에서 제한이 있습니다.
진원도 측정기
보다 정확한 측정을 위해 특수 진원도 측정 장비가 사용됩니다. 진원도 테스터와 같은 이러한 장비는 프로브를 사용하여 부품의 표면 프로파일을 측정합니다. 수집된 데이터는 일반적으로 부품의 최대 반경과 최소 반경 간의 차이로 표현되는 진원도 오류를 결정하기 위해 분석됩니다.
산업 표준
304 스탬핑 부품에 대한 진원도 요구 사항을 정의하는 여러 산업 표준이 있습니다. 예를 들어, ASME(미국 기계공학회)에는 진원도를 포함한 기하학적 치수 및 공차에 대한 지침을 제공하는 ASME Y14.5와 같은 표준이 있습니다. ISO(국제 표준화 기구)에는 진원도를 포함하여 기하 공차에 대한 일반 원칙을 지정하는 ISO 1101과 같은 관련 표준도 있습니다.
304 스탬핑 부품을 제조할 때 부품의 품질과 호환성을 보장하려면 이러한 표준을 준수하는 것이 필수적입니다. 고객은 부품 적용에 따라 특정 진원도 요구 사항을 갖는 경우가 많습니다. 예를 들어, 자동차 산업에서는 원활한 작동을 보장하고 마모를 줄이기 위해 베어링 및 피스톤과 같은 부품에 진원도 정확도가 높은 부품이 필요합니다.
응용 분야 및 진원도 요구 사항
자동차 산업
자동차 산업에서는 304 스탬핑 부품이 널리 사용됩니다. 엔진 부품과 같은 부품의 경우 진원도 요구 사항이 매우 엄격합니다. 진원도의 작은 편차라도 누출, 진동, 효율성 저하 등의 문제를 일으킬 수 있습니다. 예를 들어, 304 스테인리스강으로 제작된 피스톤 링은 엔진 실린더의 적절한 밀봉을 보장하기 위해 매우 높은 원형도를 가져야 합니다.
전자 산업
전자 산업에서는 304 스탬핑 부품이 커넥터 및 차폐 부품과 같은 다양한 응용 분야에 사용됩니다. 적절한 원형도는 우수한 핏과 전기 전도성을 보장하므로 이 업계의 원형도 요구 사항도 중요합니다. 예를 들어, 304 스테인리스 스틸로 제작된 원형 커넥터는 안정적인 연결을 보장하기 위해 정확한 원형도를 가져야 합니다.
공급업체로서의 우리의 접근 방식
304 스탬핑 부품 공급업체로서 우리는 부품이 진원도 요구 사항을 충족하는지 확인하기 위해 여러 가지 조치를 취합니다. 첫째, 우리는 신뢰할 수 있는 공급업체로부터 고품질 304 스테인레스 스틸 재료를 신중하게 선택합니다. 우리는 재료 특성의 일관성을 보장하기 위해 엄격한 입고 재료 검사를 수행합니다.
둘째, 우리는 스탬핑 툴링을 정기적으로 유지 관리합니다. 당사의 툴링은 정확한 부품 형성을 보장하기 위해 높은 정밀도로 설계 및 제조되었습니다. 우리는 또한 마모된 툴링을 신속하게 수리하거나 교체할 수 있는 숙련된 툴 메이커 팀을 보유하고 있습니다.
또한, 우리는 고급 스탬핑 장비를 사용하고 스탬핑 공정 매개변수를 최적화합니다. 우리는 각 부품 설계에 대한 최적의 매개변수를 결정하기 위해 광범위한 프로세스 시뮬레이션과 시험을 수행합니다. 진원도 측정을 위해 당사는 최첨단 진원도 측정 장비를 갖춘 잘 갖춰진 품질 관리 실험실을 보유하고 있습니다. 우리의 품질 관리 팀은 진원도 요구 사항이 충족되는지 확인하기 위해 생산 공정의 모든 단계에서 철저한 검사를 수행합니다.
관련 제품

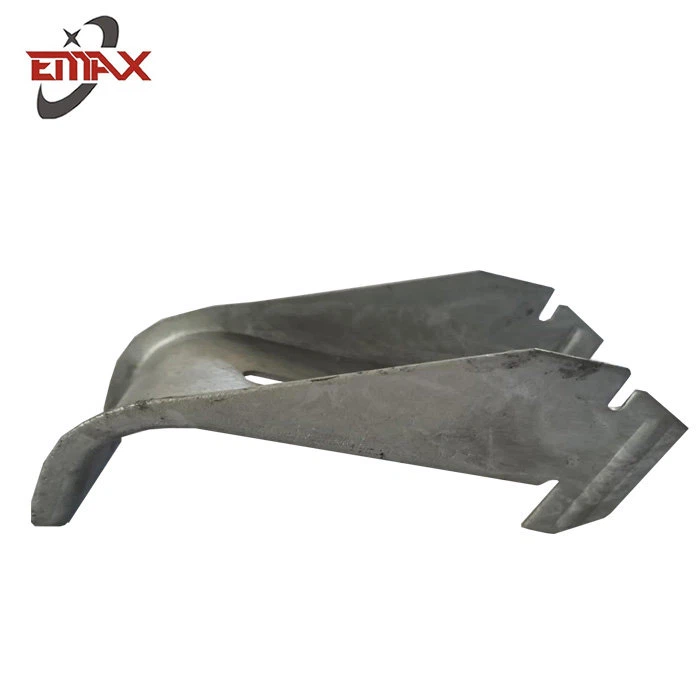

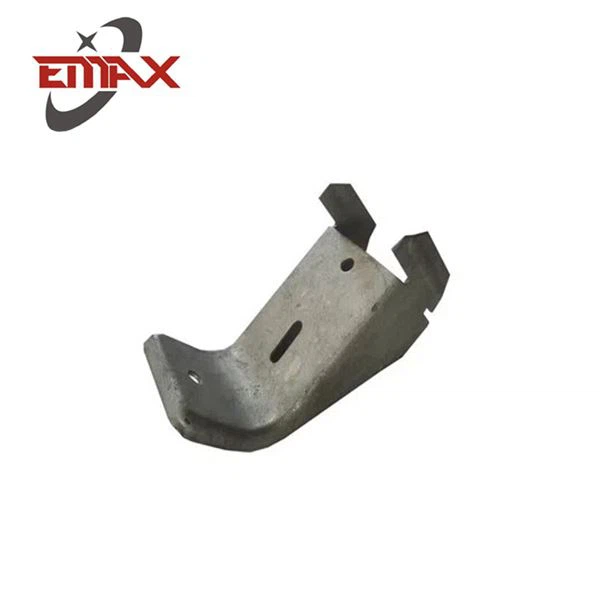

등 다양한 관련상품도 판매하고 있습니다.철 스탬핑 부품그리고아연 도금 스탬핑 철강 부품. 이들 제품 역시 고객의 다양한 요구에 부응하기 위해 높은 정밀도와 품질관리를 통해 생산되고 있습니다. 우리의 인기 제품 중 하나는긴팔 디스플레이 스탠드 GM112W, 고품질 304 스테인레스 스틸로 제작되어 진원도와 표면조도가 우수합니다.
조달 문의
엄격한 진원도 요구 사항을 충족하는 고품질 304 스탬핑 부품이 필요한 경우 당사가 도와드리겠습니다. 당사의 전문가 팀은 귀하와 협력하여 귀하의 특정 요구 사항을 이해하고 맞춤형 솔루션을 제공할 수 있습니다. 귀하가 자동차, 전자 또는 기타 산업에 종사하든 당사는 귀하의 요구 사항을 충족할 수 있는 경험과 역량을 갖추고 있습니다. 지금 저희에게 연락하여 조달 프로세스를 시작하고 귀하의 응용 분야에 가장 적합한 304 스탬핑 부품을 제공할 수 있는 방법에 대해 논의하십시오.
참고자료
- 미국기계공학회(ASME). ASME Y14.5.
- 국제표준화기구(ISO). ISO 1101.
